RA交叉滾子軸承

作者：ZLYQX 瀏覽量：發布日期：2024-03-24

RA系列薄型交叉滾子軸承為外圈分體，內圈一體，薄型交叉滾子軸承。RA系列軸承將內外圈厚度減小的薄壁交叉滾子軸承，薄型的尺寸設計、有助于相關結構的輕薄化設計，內圈整體結構適宜于內圈旋轉精度高的場合，穩定旋轉精度達微米級；適用于精密檢測儀器、機器人關節、直驅力矩馬達、高精度轉臺等要求高精度、高剛性的應用場合。

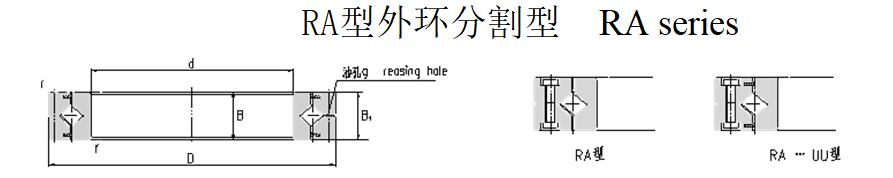

RA型交叉圓柱滾子軸承結構：在交叉滾子軸承中，因圓柱滾子在呈90°的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，薄形式更是接近于極限的小型尺寸，并且具有高鋼性，所以適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，機械手旋轉部、精密旋轉工作臺、醫療機器、計算器、IC制造裝置等設備。

旋轉精度：軸承中垂直排列的滾子間裝有隔離塊，防止了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子的邊緣應力集中或鎖死現象。同時，因內圈或外圈是兩分割的構造，軸承間隙可調整，即使被施加預載，也能高精度平穩地旋轉。

軸承特點：1、高精度：精度可達到P4、P2級；2、高剛性：該系列軸承均帶有預載荷；3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷;體積?。涸撦S承體積小，可為主機節省空間。

軸徑 shaft diameter(mm)	型號 Identification number	主要尺寸 Main dimensions						靠肩尺寸 Shoulder height		基本的額定負荷(徑向) Basic load rating（radial）		重量 weight
		內徑 inner ring	外徑 outer ring	滾子節圓直徑 Roller pitch circle diameter dp	寬度 width	油孔 Greasing hole	倒角 Chamfer	ds	Dh	C	C0	Kg
		d	D	(mm)	B B1	φ	r(min)			kN	kN
		(mm)	(mm)	(mm)	(mm)	φ	r(min)			kN	kN
100	RA10008	100	116	107	8	1	0.5	103.5	110.5	7.15	13.9	0.14
110	RA11008	110	126	117	8	1	0.5	113.5	120.5	7.45	15	0.15
120	RA12008	120	136	127	8	1	0.5	123.5	130.5	7.84	16.5	0.17
130	RA13008	130	146	137	8	1	0.5	133.5	140.5	7.94	17.6	0.18
140	RA14008	140	156	147	8	1	0.5	143.5	150.5	8.33	19.1	0.19
150	RA15008	150	166	157	8	1	0.5	153.5	160.5	8.82	20.6	0.2
160	RA16013	160	186	172	13	1	0.5	165	179	23.3	44.9	0.59
170	RA17013	170	196	182	13	2	0.8	175	189	23.5	46.5	0.64
180	RA18013	180	206	192	13	2	0.8	185	199	24.5	49.8	0.68
190	RA19013	190	216	202	13	2	0.8	195	209	24.9	51.5	0.69
200	RA20013	200	226	212	13	2	0.8	205	219	25.8	54.7	0.71
