ZARF滾珠絲杠軸承

隨著機床裝備技術的發展，高精度、高效率成為當前機械行業的重要技術特點，機床滾珠絲杠支承軸承逐漸放棄傳統的配對角接觸球的結構模式，轉而采用滾針/推力圓柱滾子軸承的結構形式。

滾針/推力圓柱滾子軸承采用外圈加厚的滾針軸承和兩列推力圓柱滾子軸承的組合結構，可以承受更大的徑向/軸向載荷，具備更高的徑向/軸向剛性，同時該系列軸承軸向跳動精度可達1μm，特別符合當前機械加工行業所要求的高精度，高承載，高效率的特點。

產品特性

滾針/推力圓柱滾子軸承包括一個加厚的外圈、滾針保持器組件、滾針內圈、兩個推力圓柱滾子保持器組件和兩個推理軸圈，相當于一套滾針軸承和兩套推力圓柱滾子軸承的組合軸承，兩個推力圓柱滾子軸承中心和滾針軸承中心重合。

滾針/推力圓柱滾子軸承可以承受兩個方向的軸向力、徑向力和傾覆力矩。滾針/推力圓柱滾子軸承按照外圈安裝方式的差異可以分為螺栓安裝和非螺栓安裝兩個類型系列。

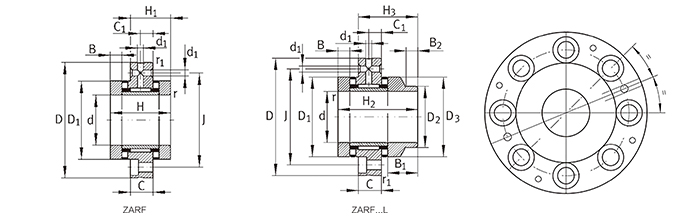

軸徑	公稱型號	重量	尺寸														基本額定載荷				極限轉速		擰緊	摩擦
軸徑		重量	d	D	H	H1	H2	H3	C	C1	D1	D2	D3	B	B1	B2	徑向		軸向		油 rpm	脂 rpm	力矩	力矩
mm		g	d	D	H	H1	H2	H3	C	C1	D1	D2	D3	B	B1	B2	動Cr KN	靜Cor KN	動 Cr KN	靜Cor KN	油 rpm	脂 rpm	Nm	Nm
15	ZARF 1560TN	420	15	60	40	26	53	39	14	8	35	24	34	8	21	11	13	17.5	24.9	53	8500	2200	10	0.35
17	ZARF 1762TN	490	17	62	43	27.5	57	41.5	14	8	38	28	38	9.5	23.5	11	14	19.9	26	57	7800	2100	12	0.4
20	ZARF 2068TN	560	20	68	46	29	60	43	14	8	42	30	40	10	24	11	14.1	20.6	27.4	77	7000	2000	18	0.5
	ZARF 2080TN	1100	20	80	60	38	75	53	18	10	52	40	50	13	28	11	22.6	36	64	88	6000	1500	38	1.3
25	ZARF 2575TN	780	25	75	50	33	65	48	18	10	47	36	45	10	25	11	24.8	39.8	30.5	93.5	6000	1900	25	0.55
	ZARF 2590TN	1600	25	90	60	38	75	53	18	10	62	48	60	12	27	11	24.8	41.4	80	199	4900	1400	55	1.6
30	ZARF 3080TN	850	30	80	50	33	65	48	18	10	52	40	50	10	25	11	24.3	41	33.9	110	5500	1800	32	0.65
	ZARF 30105TN	1950	30	105	66	41	82	57	18	10	68	52	66	15	31	12	25.9	45.8	75.7	221	4400	1300	75	2.1
35	ZARF 3590TN	1120	35	90	54	35	70	51	18	10	60	45	58	11	27	12	26	47	45.9	105.4	4800	1700	42	0.9
	ZARF 35110TN	1600	35	110	66	41	82	57	18	10	73	60	73	14	30	12	28	52.7	78.2	237.6	4000	1250	100	2.3
40	ZARF 40100TN	1350	40	100	54	34	70	51	18	10	65	50	63	11	27	12	30.4	58.6	51.7	180.1	4400	1600	55	1
	ZARF 40115TN	2700	40	115	75	47.5	93	65.5	22.5	12.5	78	60	78	16	34	12	40.9	72.5	84.2	269.2	3700	1200	120	2.5
45	ZARF 45105TN	1700	45	105	60	40	75	55	22.5	12.5	70	56	68	11.5	26.5	12	38	74	81	177	4000	1500	65	1.2
	ZARF 45130TN	3900	45	130	82	51	103	42	22.5	12.5	90	70	88	17.5	38.5	14	42.5	78.8	115.9	363	3300	1150	150	3.5
50	ZARF 50115TN	2100	50	115	60	40	78	58	22.5	12.5	78	60	78	11.5	29.5	12	42.6	78.8	44.2	158.4	3600	1200	85	2.2
	ZARF 50140TN	4200	50	140	82	51	103	72	22.5	12.5	95	75	93	17.5	38.5	14	45.5	88.1	119.3	387.2	3100	1100	180	3.8
55	ZARF 55145TN	4500	55	145	82	51	103	72	22.5	12.5	100	80	98	17.5	38.5	14	49	109.9	126	369	2900	1000	220	4
60	ZARF 60150TN	4700	60	150	82	51	103	72	22.5	12.5	105	90	105	17.5	38.5	16	54.9	118.6	141	505	2700	950	250	4.2
65	ZARF 65155TN	5120	65	155	82	51	103	72	22.5	12.5	110	90	108	17.5	38.5	16	54.2	100.8	126.2	441.4	2600	900	270	4
70	ZARF 70160TN	5200	70	160	82	51	103	72	22.5	12.5	115	100	115	17.5	38.5	16	69.6	143.5	143	532	2400	800	330	4.8
75	ZARF 75185TN	9400	75	185	100	62	125	87	27	15	135	115	135	21	46	16	95	193	233	769	2100	700	580	8
90	ZARF 90210TN	13700	90	210	110	69.5	135	94.5	32	17.5	160	130	158	22.5	47.5	16	101	225.6	320	1172	1800	700	960	10.5
